Boîtes Ex - Boîtes Polyester Ex Empty - M3211111350


MBP-Ex empty 221290
Référence M3211111350
Matériau: Polyester GRP
Classe de protection :IP66
Dimensions et poids
  • Long. (mm)
    220
  • Larg. (mm)
    120
  • Haut. (mm)
    90
Détails de protection contre l'explosion
  • Catégorie :
    u
  • Zone classification
    1, 2, 21, 22
  • Rapport d'essai ATEX n°
    IB-13-3-094
  • Rapport d'essai IEC n°
    IB-13-3-094
  • Validation ATEX type CE
    IBExU12ATEX1180U
  • Certificat IEC n°
    IECEx IBE 14.0018U
  • Marquage
    Ex II 2G Ex e IIC Gb, Ex II 2D Ex tb IIIC Db
  • Normes d'essais
    EN60079-0, EN60079-7, EN60079-31
  • Température opérationnelle maxi (°C)
    100
  • Température opérationnelle mini (°C)
    -55
  • Température surfacique maxi (°C)
    100
  • Tension maxi (V)
    1100
  • Courant maxi (A)
    452
  • Section maxi du câble (mm²)
    300
  • Section maxi du conducteur de protection (mm²)
    150
  • Certificat de validation de prototype IEC
  • Certificat IEC
  • Manufacturers Declaration
  • Manuel d'utilisation ATEX
  • Manuel d'utilisation IEC
  • Diagramme d'assemblage :
Informations de couleurs
  • Couleur du couvercle
    Noir
  • Code RAL du couvercle
    9005
  • Couleur de la base
    Noir
  • Code RAL de la base
    9005
Informations de matières
  • Matériau du couvercle
    Polyester GRP
  • Matériau de la base
    Polyester GRP
  • Matériau de l'élément d'étanchéité
    Silicone
  • Matériau de visserie
    Acier inoxydable V2 A
  • Sans halogène
  • Matériau listé UL
  • Résistant aux UV
Résistance en température et environnements d'application
  • Température opérationnelle maxi (°C)
    100
  • Température opérationnelle mini (°C)
    -55
  • Adapté à un usage en extérieur
  • Adapté à un usage en intérieur
Spécifications techniques
  • Classe de protection IP
    66
  • Norme de la classe de protection
    DIN EN 60529
  • Retard de flamme
    V0
  • Standard UL
    UL 94
  • Complètement isolé
  • Vis du couvercle captives
  • Outil de montage
    PZ2
  • Couple de serrage maxi des vis (Nm)
    4.00
  • Couple de serrage mini des vis (Nm)
    2.00
  • Couple de serrage maxi de la vis de mise à la terre. (Nm)
    2.70
  • Couple de serrage mini de la vis de mise à la terre. (Nm)
    1.50

Modifications et services
  • Usinage mécanique
  • Finition et assemblage
  • Conception de surface
Dessins techniques
  • PDF
  • DXF
  • 3D

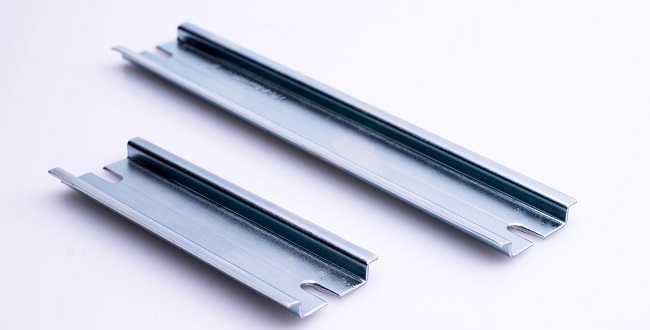

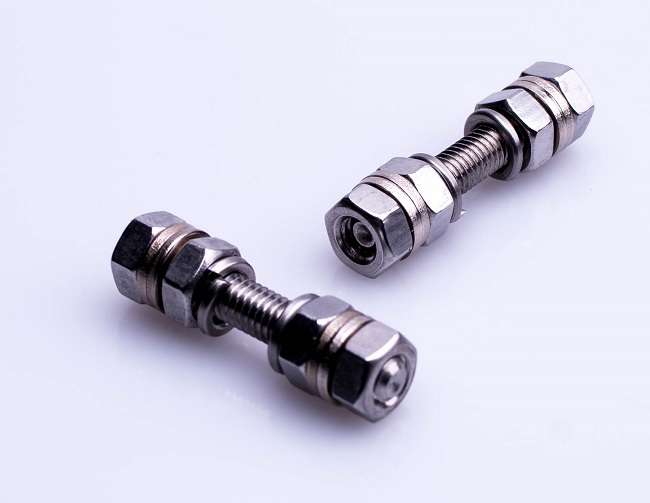

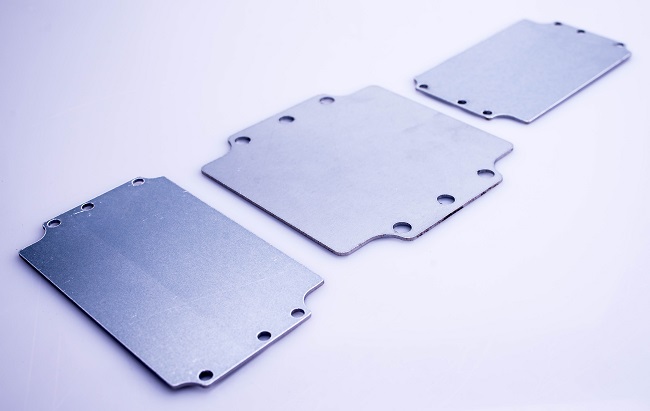

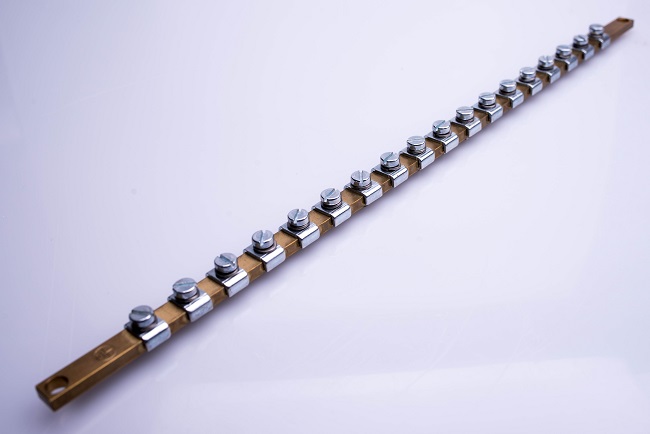

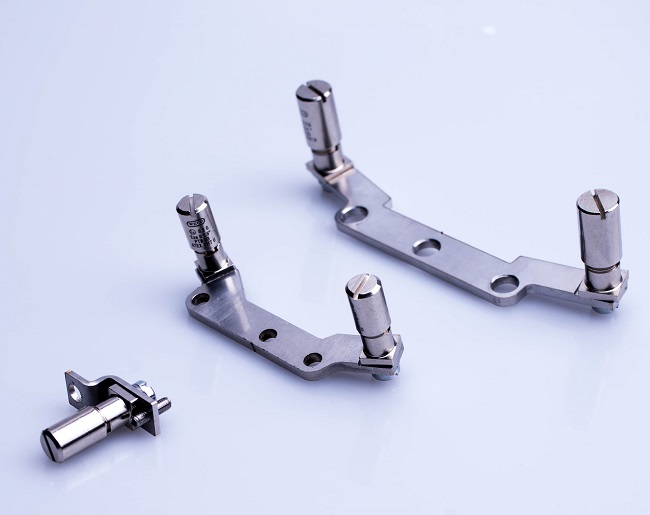

Equipment and accessories
